[칼만 필터] Kalman Filter 3 - 확률 분포 관점

해당 포스터 내용은 ‘선형 칼만 필터의 원리 이해’ 블로그를 참고하였습니다.

자동차 주행 예시

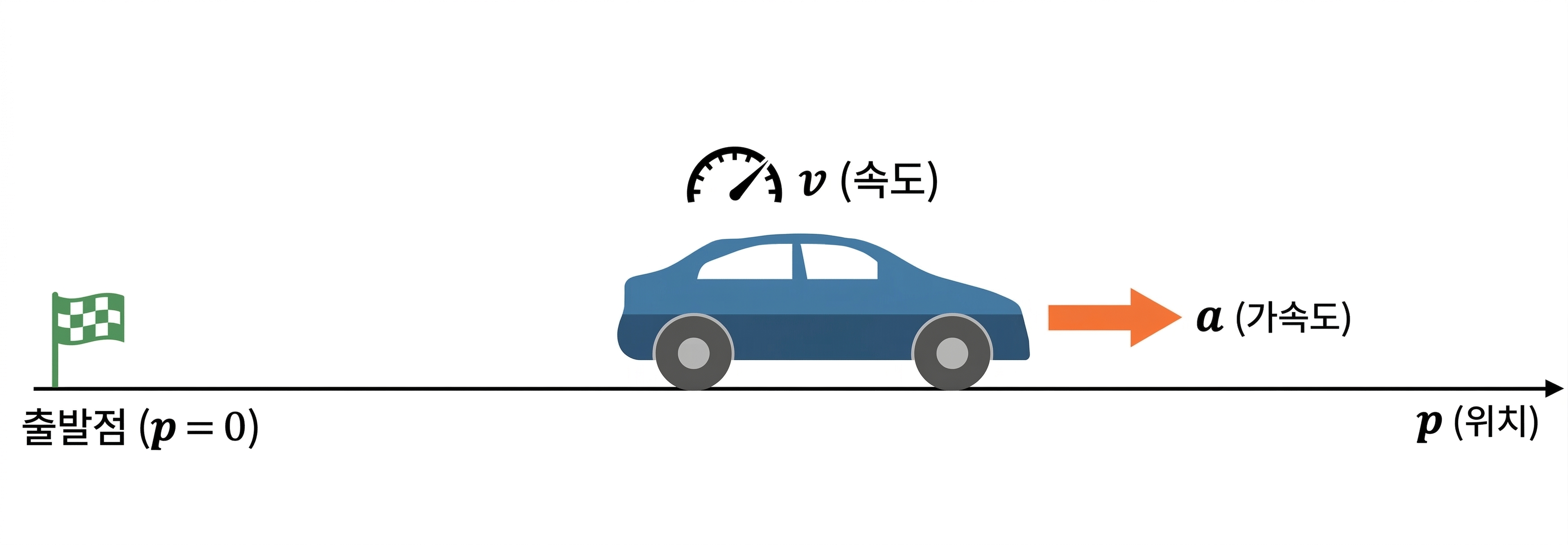

엑셀을 통해 자동차에 가속도 $a$가 가해지며, 우리는 자동차의 현재 위치 $p$와 속도 $v$를 알고 싶다고 가정해 보자.
그리고 자동차에 GPS와 속도계가 모두 장착되어 있어, 센서를 통해 위치 정보와 속도 정보를 함께 측정할 수 있다고 해보자.

이 시스템에서 우리가 추정해야 할 상태 벡터 $\mathbf{x}_t$와 시스템에 가해지는 제어 입력 $u_t$는 다음과 같이 정의된다.

\[u_t=a~~,~~\hat{\mathbf{x}}_t=\begin{bmatrix}\hat{p}_t\\\hat{v}_t\end{bmatrix} \tag{1}\]

뉴턴의 운동 법칙에 따라, $\Delta t$동안 변화한 현재 위치 $p_t$와 속도 $v_t$ 방정식은 다음과 같이 정의된다.

\[\begin{aligned} \hat{p}_t&=\hat{p}_{t-1}+\hat{v}_{t-1}\Delta t+\frac{1}{2}a\Delta t^2 \\ \hat{v}_t&=\hat{v}_{t-1}+a\Delta t \end{aligned} \tag{2}\]

이 물리 방정식을 하나의 행렬로 표현하면 다음과 같은 상태 방정식으로 나타낼 수 있다.

\[\hat{\mathbf{x}}_t=A\hat{\mathbf{x}}_{t-1}+Bu_t ~~\rightarrow~~ \begin{bmatrix}\hat{p}_t\\\hat{v}_t\end{bmatrix} =\begin{bmatrix}1&\Delta t\\0&1\end{bmatrix}\begin{bmatrix}\hat{p}_{t-1}\\\hat{v}_{t-1}\end{bmatrix} +\begin{bmatrix}\frac{1}{2}\Delta t^2\\\Delta t\end{bmatrix}a \tag{3}\]

그리고 측정값 또한 다음과 같은 관측 방정식으로 나타낼 수 있다.

\[\hat{\mathbf{z}}_t=H\hat{\mathbf{x}}_t^- ~~\rightarrow~~ \mathbf{z}_t=\begin{bmatrix}1&0\\0&1\end{bmatrix}\begin{bmatrix}\hat{p}_t\\\hat{v}_t\end{bmatrix} \tag{4}\]

전체적인 시스템의 데이터 흐름을 블록도로 나타내면 아래와 같다.

예측 단계

실제 주행 환경에서는 타이어의 미끄러짐, 바람 등 모델에 반영되지 않은 외란이 존재한다.
따라서 모델을 통해 예측한 자동차의 상태는 하나의 점이 될 수 없으며, 아래의 오른쪽 그림과 같이 오차 범위를 가지는 확률 분포 형태로 나타나게 된다.

위 그림을 보면 과거의 예측 상태 $\hat{\mathbf{x}}_{t-1}^-$보다 현재 예측한 상태 $\hat{\mathbf{x}}_{t}^-$의 불확실성이 더 커진 것을 확인할 수 있는데, 이는 매순간 모델이 알지 못하는 현실의 노이즈가 계속해서 누적되기 때문이다.

이러한 현상을 반영하여, 예측 단계에서 불확실성이 얼마나 커졌는지를 계산하는 수식이 아래의 오차 공분산 예측식이다.

\[P_t^-=AP_{t-1}A^\top+Q_t \tag{5}\]

이 식에서 기존의 오차 $AP_{t-1}A^\top$에 새롭게 더해지는 $Q_t$가 현실의 외란을 의미하는 프로세스 노이즈 공분산 (Process Noise Covariance)이다.
위치와 속도를 예측하는 현재 상황에서, $Q$는 다음과 같이 표현될 수 있다.

\[Q=\begin{bmatrix}\Sigma_{pp}&\Sigma_{pv}\\\Sigma_{vp}&\Sigma_{vv}\end{bmatrix} \tag{6}\]

보정 단계

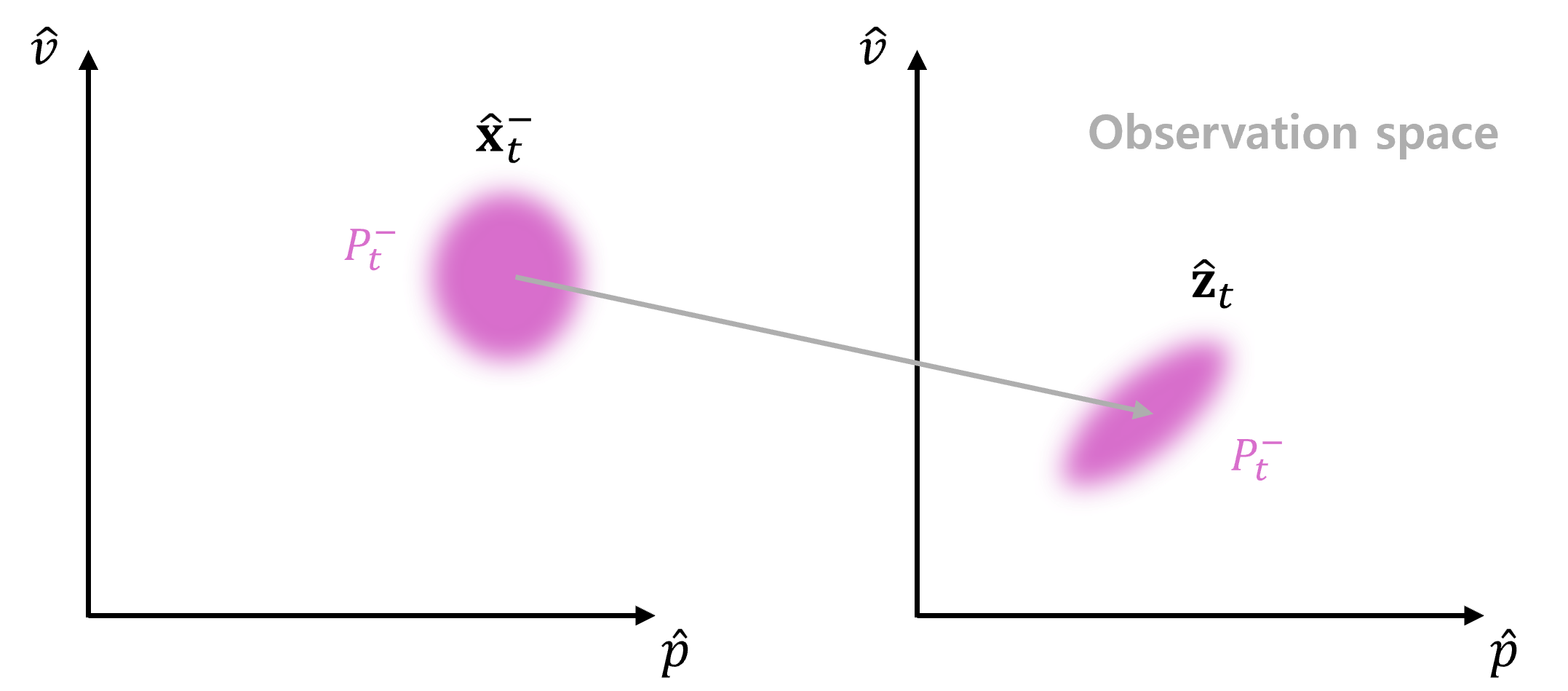

센서의 측정값 $\mathbf{z}_t$를 사용하기 위해, 우리가 예측한 prior state $\hat{\mathbf{x}}_t^-$를 센서와 동일한 차원 (관측 공간)으로 변환해야 한다. 이를 위해 관측 행렬 $H$를 사용한다.

\[\hat{\mathbf{z}}_t=H\hat{\mathbf{x}}_t^- \tag{7}\]

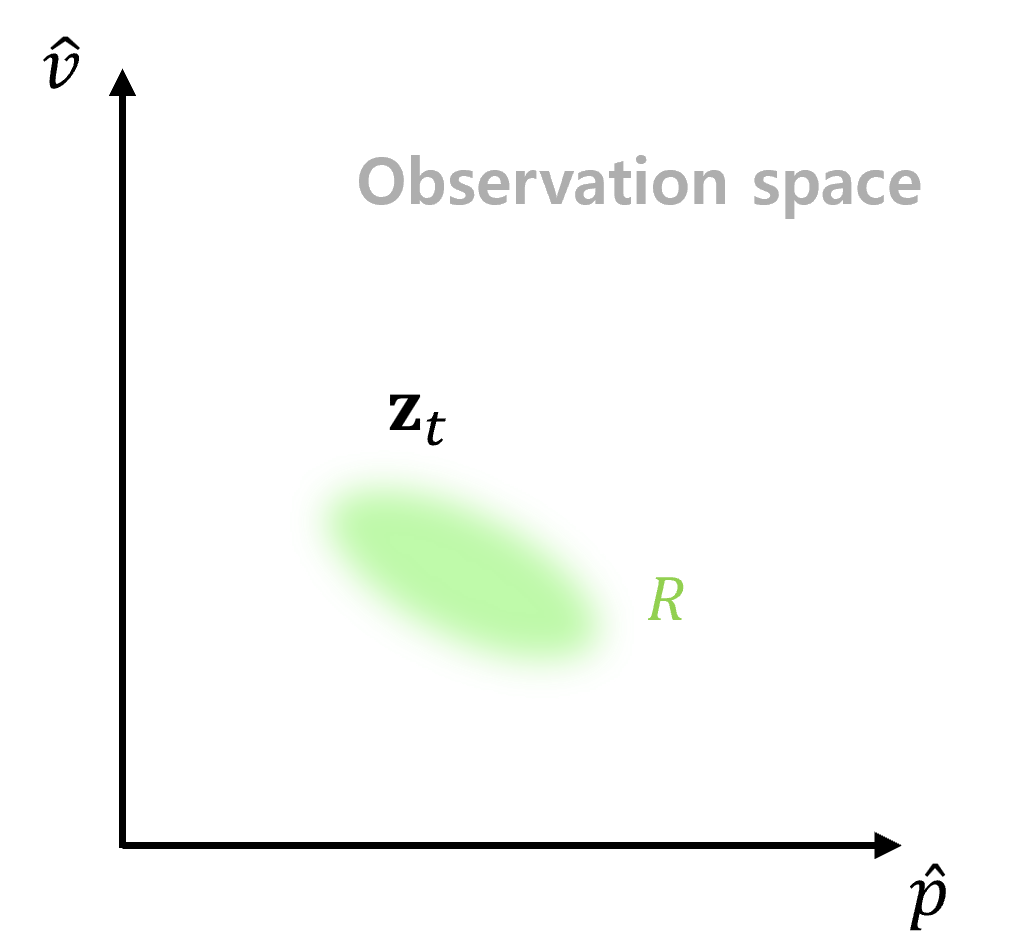

실제 센서 측정값 역시 센서 자체의 물리적 노이즈를 포함하고 있기 때문에, 아래의 그림과 같이 확률 분포의 형태로 나타나게 된다.

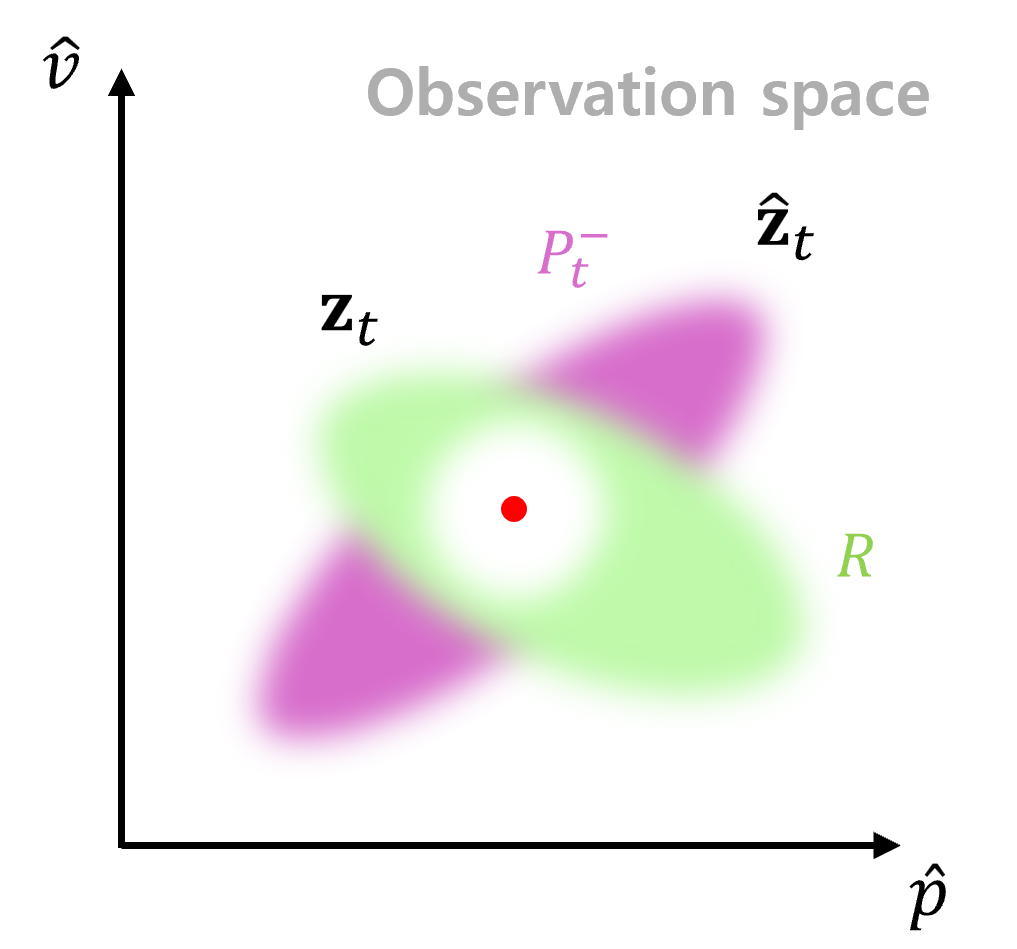

이제 우리는 모델이 예측한 분포 (보라색)와 센서가 측정한 분포 (초록색)를 통해서, 가장 최적의 상태값을 찾아야 한다.

확률 분포의 관점에서 볼 때, 예측값 $\hat{\mathbf{z}}_t$와 측정값 $\mathbf{z}_t$ 사이의 오차를 최소화하는 과정은, 두 분포가 겹쳐서 만들어지는 새로운 확률 분포에서 확률이 가장 높은 꼭대기 지점을 찾는 것과 같다.

이때 모델의 예측 노이즈와 센서의 측정 노이즈는 서로 독립적으로 발생한다.
확률론에서 두 독립적인 확률 분포의 교집합은 두 확률의 곱으로 계산되므로, 예측 분포와 측정 분포의 확률 밀도 함수를 곱해서 새로운 분포를 만들 수 있다.

앞서 관측 행렬 $H$를 통해 내부 상태 $\mathbf{x}$와 센서 측정값 $\mathbf{z}$를 수식적으로 연결해 두었기 때문에, $\mathbf{z}$의 오차를 최소화하는 과정은 곧 $\mathbf{x}$의 오차를 줄이는 결과로 직결된다.

따라서 이렇게 두 분포를 곱해 만들어진 새로운 분포의 꼭대기 지점이, 우리가 최종적으로 찾고자 하는 최적의 상태 예측값 $\hat{\mathbf{x}}_t$가 된다.

Kalman filter와 Kalman gain 정의

위에서 2차원 가우시안 분포를 예시로 들었지만, 계산의 편의성을 위해 1차원 가우시안 분포로 유도한 뒤 2차원으로 확장할 것이다.

모델의 예측이 평균 $\mu_0$, 분산 $\sigma_0^2$인 가우시안 분포를, 센서의 측정이 평균 $\mu_1$, 분산 $\sigma_1^2$인 가우시안 분포를 따른다고 가정하자.

두 분포의 확률 밀도 함수를 곱하여 새로운 분포의 평균 $\mu’$과 분산 $\sigma’^2$을 찾을 것이다.

\[\mathcal{N}(\mu', \sigma'^2) = \mathcal{N}(\mu_0, \sigma_0^2) \times \mathcal{N}(\mu_1, \sigma_1^2) \tag{8}\]

가우시안 분포의 수식은 지수 함수의 형태를 띠므로, 두 함수를 곱하면 지수끼리의 덧셈이 된다.

\[\mu' = \frac{\mu_0 \sigma_1^2 + \mu_1 \sigma_0^2}{\sigma_0^2 + \sigma_1^2} ~~~,~~~ \sigma'^2 = \frac{\sigma_0^2 \sigma_1^2}{\sigma_0^2 + \sigma_1^2} \tag{9}\]

위의 두 수식에는 공통적으로 반복되는 $\frac{\sigma_0^2}{\sigma_0^2 + \sigma_1^2}$ 부분이 있다. 이 부분을 $k$ 라는 변수로 치환해 보자.

\[k = \frac{\sigma_0^2}{\sigma_0^2 + \sigma_1^2} \tag{10}\]

$k$를 이용해 식 (9)를 다시 정리하면 다음과 같다.

\[\mu'=\mu_0 + k(\mu_1-\mu_0)=(1-k)\mu_0+k\mu_1 \tag{11}\] \[\sigma'^2 = \sigma_0^2 - k\sigma_0^2 = (1 - k)\sigma_0^2 \tag{12}\]

식 (11)을 보면, 새로운 분포의 평균 $\mu’$은 두 분포의 평균의 가중합으로 계산되는 것을 볼 수 있다.

이러한 결합 과정을 통해 도출된 상태 업데이트 알고리즘을 칼만 필터라고 부르며, 이때 두 데이터 사이의 신뢰도 가중치를 조율하는 비율 $k$를 칼만 이득 (Kalman Gain)이라고 정의하였다.

이제 1차원 분포에 대한 수식을 다차원 분포로 확장하면, 기존의 변수들을 다음과 같이 매핑할 수 있다.

• 모델의 예측치 평균: $\mu_0$ $\rightarrow\hat{\mathbf{x}}_k^-$
• 모델의 예측치 분산: $\sigma_0^2$ $\rightarrow P_k^-$
• 센서의 측정치 평균: $\mu_1$ $\rightarrow z_k$
• 센서의 측정치 분산: $\sigma_1^2\rightarrow R$
• Kalman gain: $k\rightarrow K_k$

변수들이 다차원 공간에 존재한다면, 내부 상태 $\mathbf{x}$와 측정값 $\mathbf{z}$의 차원이 다를 수도 있다.
따라서 다른 공간에 존재하는 변수의 차원을 맞춰주기 위해 관측 행렬 $H$를 도입한다.

• Kalman gain

  \[k = \frac{\sigma_0^2}{\sigma_0^2 + \sigma_1^2} ~~~\rightarrow~~~ K_k=P_t^- H^\top(H P_t^- H^\top + R)^{-1} \tag{13}\]

• 상태 업데이트

  \[\mu' = \mu_0 + k(\mu_1 - \mu_0) ~~~\rightarrow~~~ \hat{\mathbf{x}}_k = \hat{\mathbf{x}}_k^- + K_k(z_k - H\hat{\mathbf{x}}_k^-) \tag{14}\]

• 오차 공분산 업데이트

  \[\sigma'^2 = \sigma_0^2 - k\sigma_0^2 = (1 - k)\sigma_0^2 ~~~\rightarrow~~~ P_k = (I - K_k H)P_k^- \tag{15}\]
