[칼만 필터] Kalman Filter 2 - 알고리즘

[칼만 필터] Kalman Filter 2 - 알고리즘

알고리즘 예시

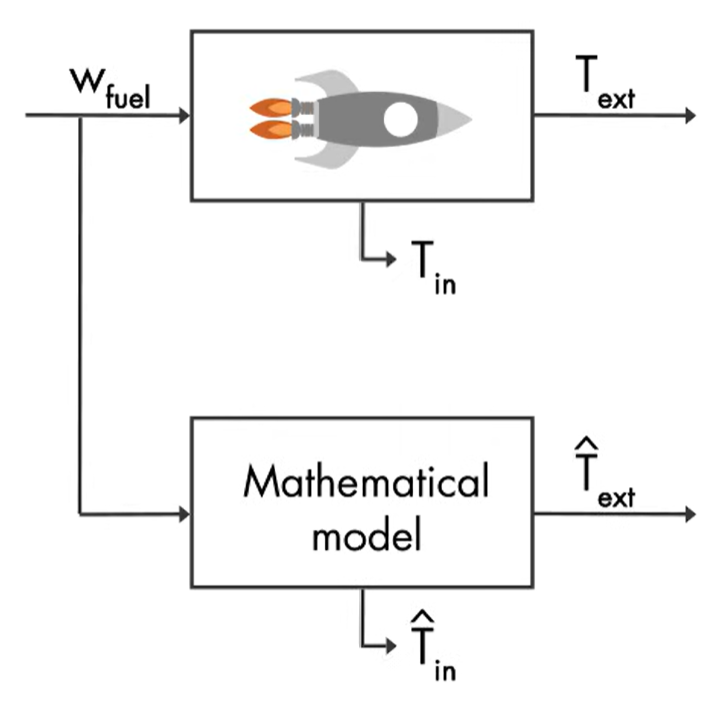

우리가 로켓 엔진의 내부 온도 $T_{\text{in}}$를 알고 싶은 상황을 가정해 보자.

하지만 수천 도에 달하는 엔진 내부에 온도 센서를 직접 넣으면 열기 때문에 센서가 녹아버리므로, 내부 온도를 직접 측정하는 것은 불가능하다.

대신 우리는 현재 로켓에 주입되는 연료량 $W_{\text{fuel}}$을 정확히 알고 있고, 센서를 통해 상대적으로 덜 뜨거운 엔진의 외부 온도 $T_{\text{ext}}$를 측정할 수 있다.
그리고 $W_{\text{fuel}}$이 주어졌을 때, $T_{\text{in}}$과 $T_{\text{ext}}$를 계산할 수 있는 수학적 모델을 가지고 있다.

이론적으로라면 모델이 계산한 외부 온도 $\hat{T}_{\text{ext}}$와 실제 센서로 읽어들인 외부 온도 $T_{\text{ext}}$는 완벽하게 똑같아야 한다. 하지만 현실에는 수학적 모델이 담아내지 못하는 노이즈와 센서 자체의 노이즈도 존재하기 때문에, 이 두 값 사이에는 항상 오차가 발생하게 된다.

fig1 [출처: MATLAB]

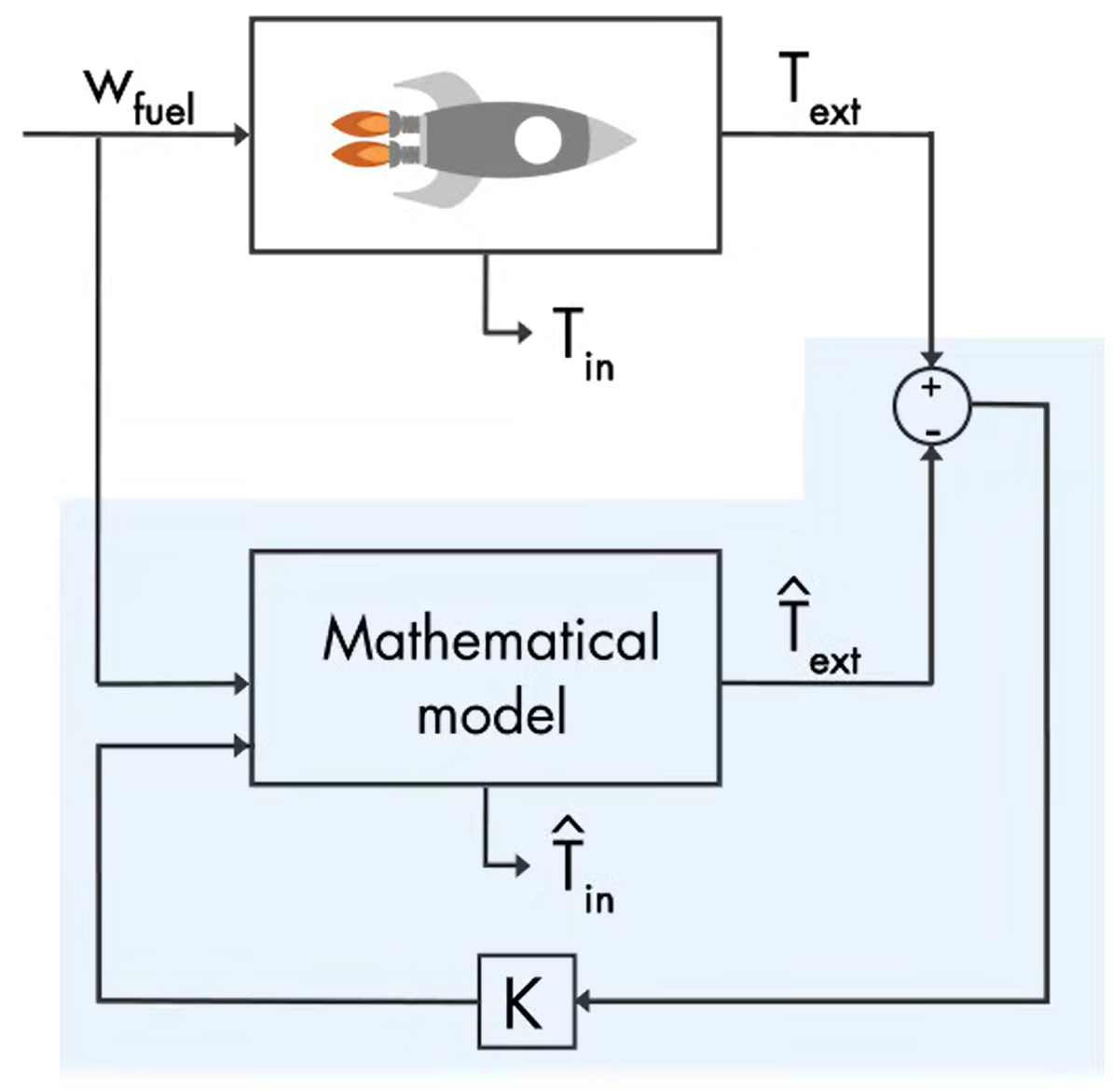

이 오차를 줄이기 위해 피드백 루프를 설계한다.

우리는 오차 $T_{\text{ext}}-\hat{T}_{\text{ext}}$를 다시 모델로 되돌려 보내고, 이를 바탕으로 모델 내부의 상태를 다시 수정한다.
이 피드백 과정을 여러 번 반복하면서, 모델은 오차를 0으로 만들기 위해 스스로를 계속 보정한다. 그 결과 모델이 예측한 외부 온도가 실제 외부 온도에 점차 가까워지게 된다.

마침내 $T_{\text{ext}}\approx\hat{T}_{\text{ext}}$가 되는 순간, 모델 내부에서 외부 온도와 함께 계산되고 있던 내부 온도 $\hat{T}_{\text{in}}$ 또한 우리가 알고 싶어 했던 진짜 내부 온도 $T_{\text{in}}$와 완벽하게 일치하게 된다.

이때 오차를 0으로 만들기 위해 모델을 수정하는 피드백 과정에서, 오차를 얼마나 강하게 반영할 것인지를 결정하는 Kalman Gain $K$를 최적으로 계산해 주는 알고리즘이 칼만 필터이다.

fig2 [출처: MATLAB]

즉, 아래와 같이 요약할 수 있다.

  1. 우리는 $T_{\text{in}}$을 알고 싶지만 직접 측정할 수 없고, 대신 $W_{\text{fuel}}$과 $T_{\text{ext}}$를 알고 있다.
  2. 우리는 $W_{\text{fuel}}$을 입력하면 $\hat{T}_{\text{in}}$과 $\hat{T}_{\text{ext}}$을 계산해주는 수학적 모델을 가지고 있다.
  3. 하지만 수학적 모델은 이상적인 상황을 가지고 설계되었기 때문에, 예측값 $\hat{T}_{\text{ext}}$과 측정값 $T_{\text{ext}}$에는 항상 오차가 발생하게 된다.
  4. 우리는 피드백 루프를 통해, 수학적 모델이 $\hat{T}_{\text{ext}}\approx T_{\text{ext}}$가 되도록 내부 상태를 계속 보정한다.
  5. 마침내 $\hat{T}_{\text{ext}}\approx T_{\text{ext}}$가 달성되면, 이때 수학적 모델이 계산한 $\hat{T}_{\text{in}}$ 또한 현실의 $T_{\text{in}}$에 수렴하게 된다.

수학적 알고리즘

블랙박스로 표현되어 있던 블록도를 구체적으로 표현하면 아래와 같다.

fig3

위 블록도에서 $\hat{x}_k^-=A\hat{x}_{k-1}+Bu_k$를 상태 모델 (State model), $\hat{z}_k=H\hat{x}_k^-$를 관측 모델 (Observation model)이라고 한다.

  • 상태 모델: 과거의 추정된 내부 상태와 현재의 외부 입력을 통해, 현재의 내부 상태를 예측
  • 관측 모델: 보이지 않는 내부 상태값을 우리가 실제로 읽을 수 있는 센서 측정값의 형태로 변환

그리고 일반적으로 $A$를 상태 전이 행렬, $B$를 제어 입력 행렬, $H$를 관측 행렬이라고 부른다.

위의 블록도를 바탕으로, 칼만 필터의 전체 동작 알고리즘을 도식화하면 아래와 같다.
그림에서 볼 수 있듯이, 칼만 필터는 예측 단계와 보정 단계를 끊임없이 반복하는 구조로 이루어져 있다.

fig4

  • 예측 단계: 모델이 과거의 상태를 바탕으로 현재의 상태를 예측하는 단계
  • 보정 단계: 실제 센서 측정값을 반영해 모델의 예측값과 센서의 측정값 사이의 오차를 줄여나가는 단계

예측 (Prediction) 단계

예측 단계에서는 센서의 측정값을 확인하기 전에, 모델이 과거의 상태와 외부 입력값만을 사용하여 현재의 상태를 미리 계산한다.

먼저, 우리가 알 수 없는 진짜 상태 $x_k$는 시스템 노이즈 $w_k$의 영향을 받으며 움직인다. 따라서 시스템의 상태 방정식은 다음과 같이 표현된다.

\[{x}_k=A{x}_{k-1}+Bu_k+w_k~~,~~w_k\sim\mathcal{N}(0,Q) \tag{1}\]

위 식에서 $w_k$를 프로세스 노이즈 (Process noise)라고 부르며, 칼만 필터에서는 평균이 $0$, 분산이 $Q$인 가우시안 분포를 따른다고 가정한다.

일반적으로 우리는 미래를 예측할 때, 기댓값을 사용한다.
앞서 프로세스 노이즈의 평균을 0이라고 가정했기 때문에 모델의 상태 방정식을 다음과 같이 정의할 수 있다.

\[\hat{x}_k^-=A\hat{x}_{k-1}+Bu_k \tag{2}\]

$\hat{x}_k^-$는 실제 측정값을 반영하기 전에 모델의 미리 예측해본 값이기 때문에, 이 값을 사전 상태 측정값 (A priori state estimate)이라고 표현한다.

칼만 필터에서는 이렇게 모델의 상태 방정식에서는 노이즈를 빼는 대신, 오차 공분산 $P_k$ 예측식에 프로세스 노이즈의 불확실성 $Q$를 더한다.

\[P_k^-=AP_{k-1}A^\top+Q \tag{3}\]

마찬가지로 $P_k^-$ 또한 사전 오차 공분산 (A priori error covariance)이라고 부른다.

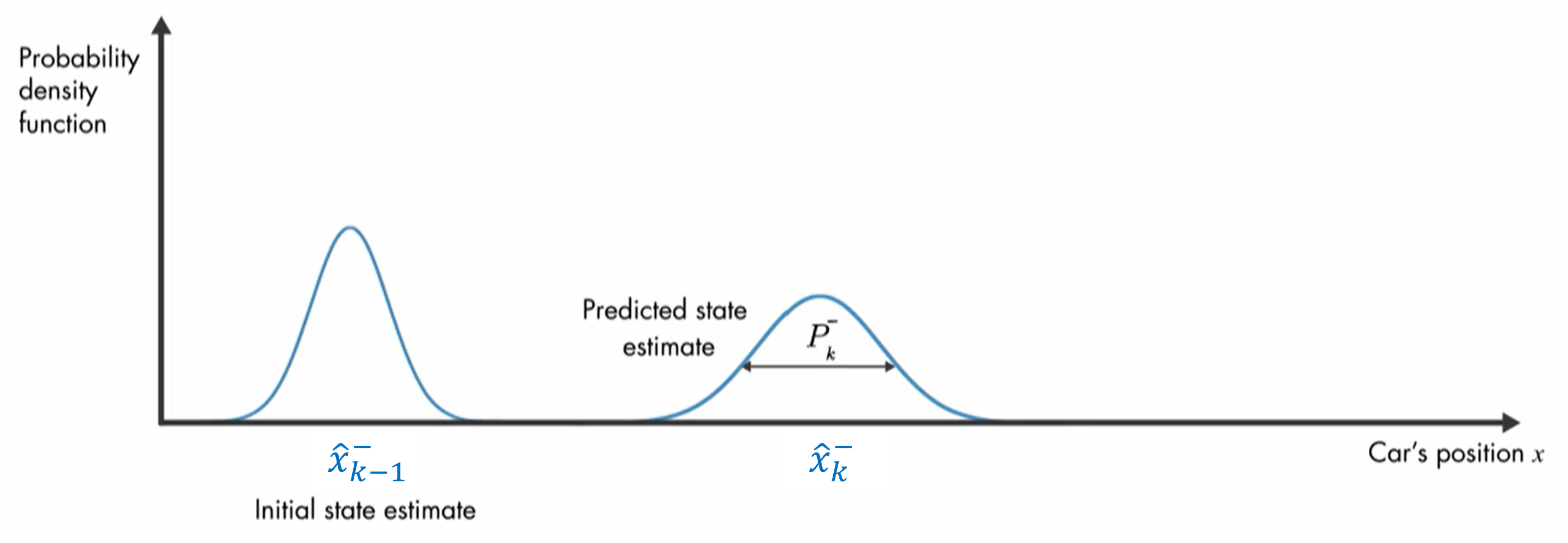

아래 그림은 시간에 따른 자동차의 위치 $x$를 나타낸 것이다.
$\hat{x}_{k}^-$는 모델이 예측한 자동차의 현재 위치이며, $P_k^-$는 그 예측된 위치의 불확실성을 나타낸다. (자동차의 위치가 실제로 존재할 수 있는 범위)

fig5 [출처: MATLAB]

보정 (Update) 단계

보정 단계에서는 새롭게 들어온 센서 측정값을 활용하여 예측 단계에서 구한 사전 예측값을 수정하고 보완한다.

먼저, 센서 또한 물리적/기술적 한계로 인해 완벽하게 값을 읽어낼 수 없다. 따라서 시스템의 관측 방정식 역시 노이즈를 포함해 다음과 같이 표현된다.

\[z_k=Hx_k+v_k~~,~~v_k\sim\mathcal{N}(0,R) \tag{4}\]

위 식에서 $v_k$를 측정 노이즈 (Measurement Noise)라고 부르며, 칼만 필터에서는 평균이 $0$, 분산이 $R$인 가우시안 분포를 따른다고 가정한다.

현재 예측 단계에서의 불확실성 $P_k^-$와 보정 단계에서의 불확실성 $R$이 존재하는 상황에서, 우리는 둘 중 어느 것을 더 신뢰할지 결정해야 한다.
이 딜레마를 해결해 주는 것이 칼만 이득 (Kalman Gain) $K_k$이며, 다음과 같이 정의된다.

\[\vphantom{\Big(} K_k=P_k^-H^\top(HP_k^-H^\top+R)^{-1} \tag{5}\]

칼만 이득은 모델의 예측 불확실성 $P_k^-$와 센서의 측정 불확실성 $R$ 중 어느 것을 더 신뢰할지 결정하는 가중치 역할을 한다.
센서 노이즈가 작다면 측정값에, 모델 오차가 작다면 예측값에 더 큰 비중을 두게 된다.

계산된 칼만 이득 $K_k$와 실제 센서 측정값 $z_k$를 결합하여, 최종적인 사후 상태 추정치 (A posteriori state estimate) $\hat{x}_k$를 계산한다.

\[\hat{x}_k=\hat{x}_k^-+K_k(z_k-H\hat{x}_k^-) \tag{6}\]

위 수식에서 $z_k - H\hat{x}_k^-$ 부분은 실제 센서 측정값 $z_k$와 모델이 예상한 측정값 $\hat{z}_k=H\hat{x}_k^-$ 간의 차이인 잔차 (Residual)를 의미한다. 즉, 이 잔차에 칼만 이득이라는 가중치를 곱하여 기존의 예측값을 보정하는 형태이다.

여기서 왜 $K_k$가 가중치 역할을 할까?

단위를 맞춰주는 행렬 $H$를 단위 행렬 $I$라고 가정해 보자.

그러면 식 (5)의 역행렬 연산이 다음과 같이 단순한 나눗셈으로 바뀐다.

\[K=\frac{P}{P+R}\]

공식을 보면, $K$는 전체 불확실성 중에서 모델 자신의 불확실성이 차지하는 비율을 의미한다.

식 (6) 또한 다음과 같이 정리할 수 있다.

\[\hat{x}_k=\hat{x}_k^-+K_k(z_k-\hat{x}_k^-)=(1-K_k)\hat{x}_k^-+K_kz_k\]

이는 가중 평균 형태로, $K$는 센서 측정값을 믿는 가중치, $(1 - K)$는 모델 자신의 예측값을 믿는 가중치로 작동한다.

즉, Kalman gain $K$가 커질수록 모델은 센서의 측정값을 더 신뢰하고, 작아질수록 모델 자신의 예측값을 더 신뢰하게 된다.

센서 측정값을 반영하여 현재 상태를 보정했으므로, 예측의 불확실성 또한 이전보다 줄어들게 된다. 이를 반영하여 최종적인 사후 오차 공분산 $P_k$를 계산한다.

\[P_k=(I-K_kH)P_k^- \tag{7}\]

위 수식을 보면, Kalman gain이 커질수록 오차 공분산이 줄어드는 형태이다.
즉, 센서의 측정값을 100% 신뢰하면 불확실성을 $0$으로 만들고, 센서의 측정값을 전혀 신뢰할 수 없다면 불확실성을 그대로 유지한다.

이렇게 보정된 $\hat{x}_k$와 $P_k$는 다음 스텝의 예측 단계를 위한 이전 값으로 전달되면서 재귀적인 루프를 형성한다.

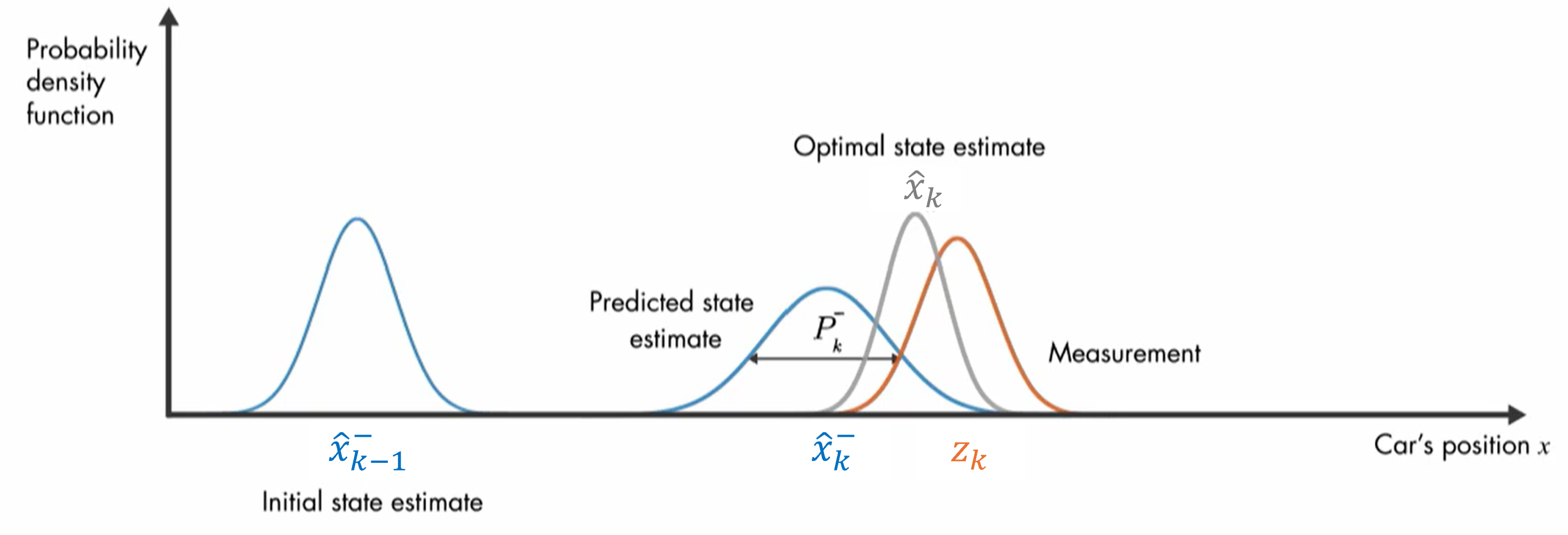

아래 그림에서 $z_k$는 GPS와 같은 실제 센서를 통해 측정한 자동차의 위치를 의미한다.
칼만 필터를 거쳐 최종적으로 예측한 자동차의 위치 $\hat{x}_k$는, 모델이 예측한 위치 $\hat{x}_k^-$와 센서가 측정한 위치 $z_k$ 사이의 조율된 지점에 형성된다.

fig6 [출처: MATLAB]

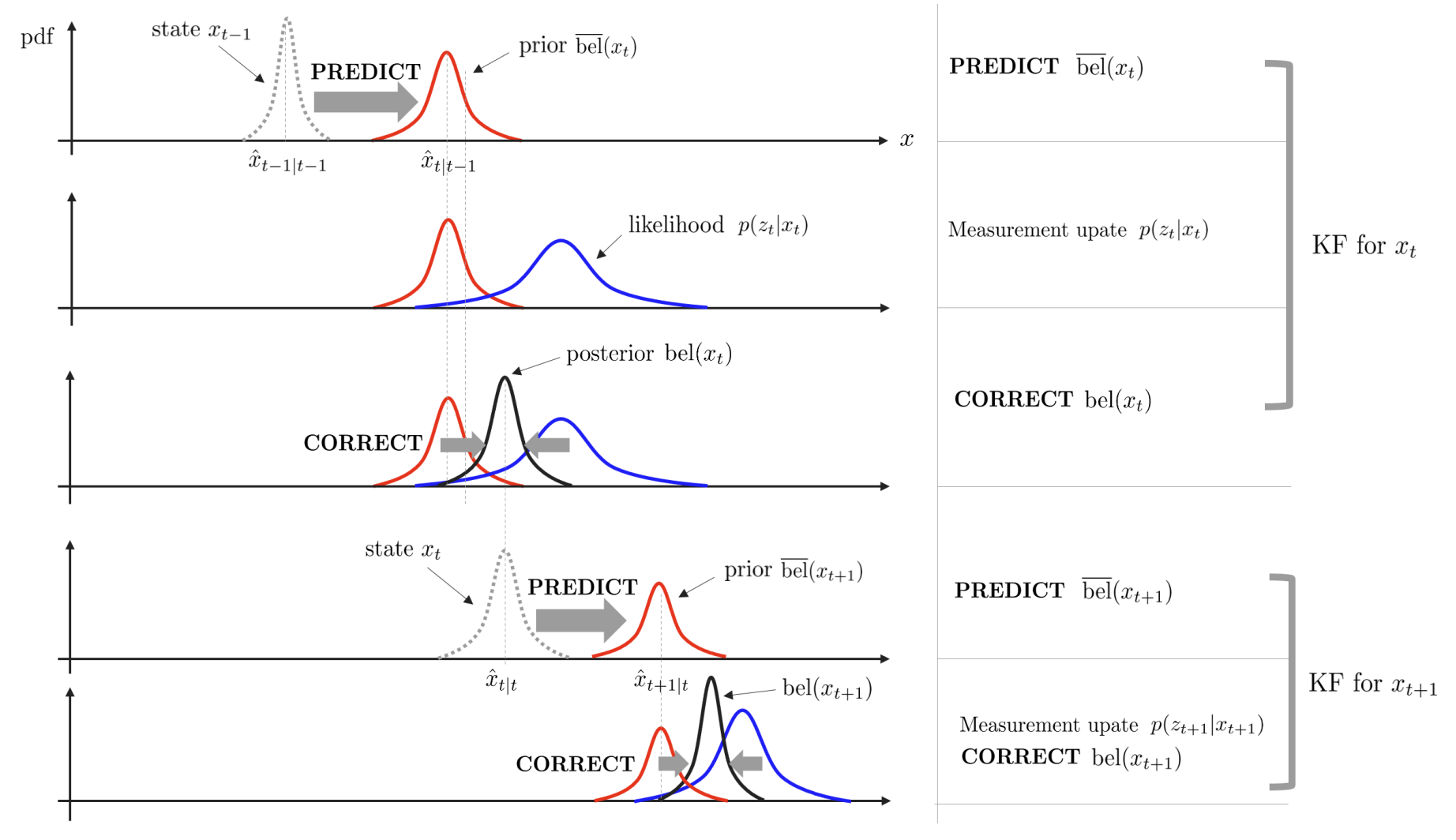

전체 과정을 그림으로 나타내면 아래와 같다.

fig7출처: Notes on Kalman Filter (KF, EKF, ESKF, IEKF, IESKF))
