[3차원 기하학] 2D ↔ 3D 좌표계 변환
카메라 행렬을 통해 3D 월드 좌표와 2D 이미지 픽셀 좌표 간의 변환이 가능하다.
각 좌표의 notation은 아래와 같이 표기하겠다.
- $\mathbf{P}_w=(X_w,Y_w,Z_w)$ : 3D 월드 좌표
- $\mathbf{P}_c=(X_c,Y_c,Z_c)$ : 3D 카메라 좌표
- $\mathbf{p}_n=(x,y)$ : 2D 정규화 이미지 픽셀 좌표
- $\mathbf{p}=(u,v)$ : 2D 이미지 픽셀 좌표
- $\tilde{\cdot}~$ : 각 좌표의 동차 좌표

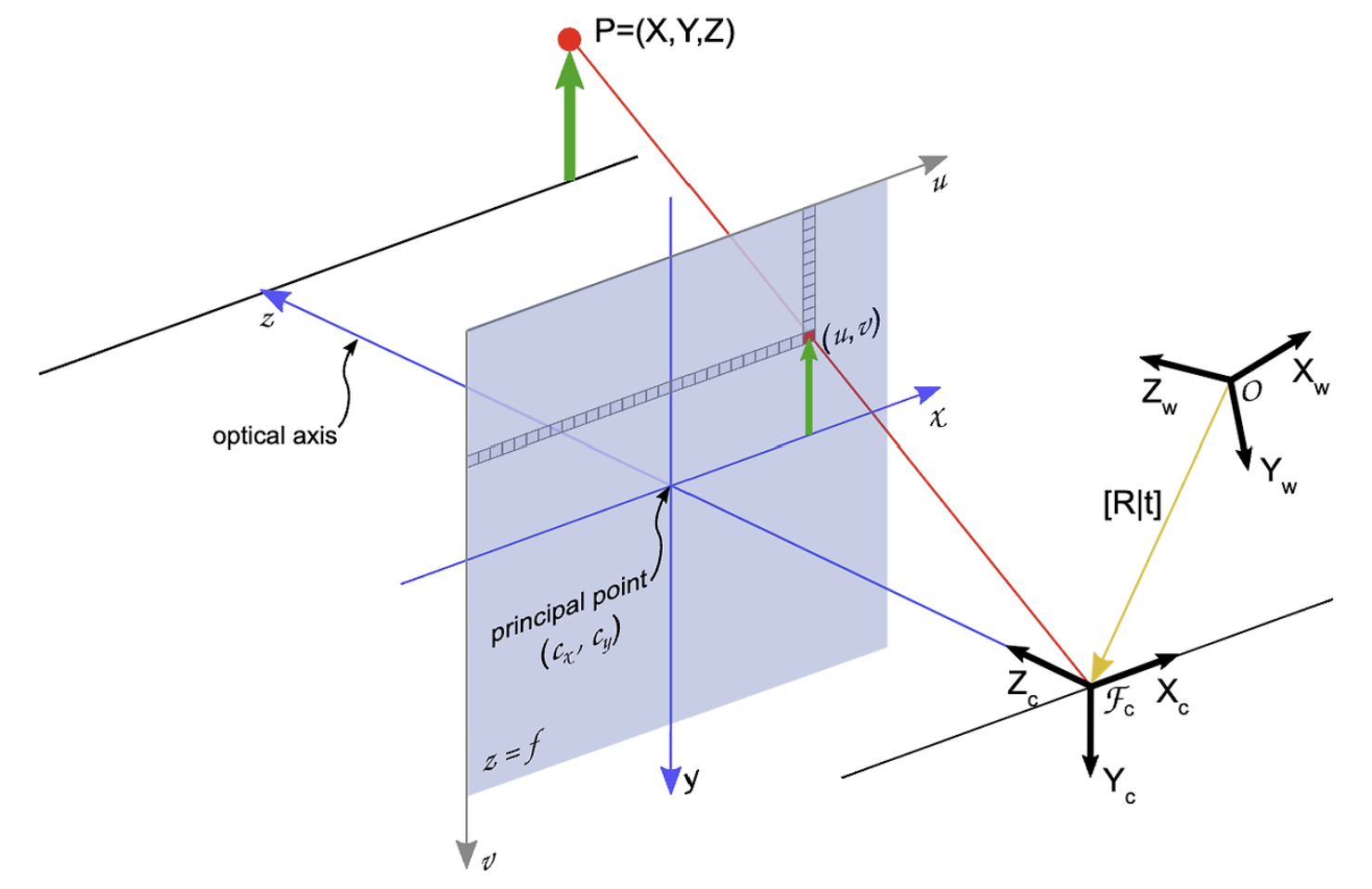

월드 좌표계는 현실 세계의 한 점을 기준으로 정한 절대적인 좌표계를 의미한다.
\[\mathbf{P}_w=\begin{bmatrix}X_w\\Y_w\\Z_w\end{bmatrix}\]카메라 좌표계는 카메라의 렌즈 중심을 원점으로 하고, 카메라가 바라보는 방향을 $z$축으로 하는 좌표계를 의미한다.
\[\mathbf{P}_c=\begin{bmatrix}X_c\\Y_c\\Z_c\end{bmatrix}\]Projection: 3D $\to$ 2D
3D 월드 좌표에 카메라 외부 행렬 $[R\mid\mathbf{t}]$와 카메라 내부 행렬 $K$를 순차적으로 곱하면 2D 픽셀 좌표로 변환이 가능하다.
각 과정은 아래와 같다.
카메라 외부 파라미터 행렬을 곱해 3D 월드 좌표에서의 점을 3D 카메라 좌표에서의 점으로 변환한다.
\[\mathbf{P}_c=[R\mid t]\mathbf{\tilde{P}}_w\]3D 카메라 좌표에서의 점 $\mathbf{P}_c$를 카메라 원점에서 $\mathbf{P}_c$까지의 깊이 $Z_c$로 나누어, 정규화 이미지 평면 상의 2D 픽셀 좌표로 투영한다.
\[\mathbf{\tilde{p}}_n=\frac{\mathbf{P}_c}{Z_c} ~\rightarrow~ \begin{bmatrix}x\\y\\1\end{bmatrix}= \frac{1}{Z_c}\begin{bmatrix}X_c\\Y_c\\Z_c\end{bmatrix}\]카메라 내부 파라미터 행렬을 곱해 이미지 평면 상의 2D 픽셀 좌표로 변환한다.
\[\mathbf{\tilde{p}}=K\mathbf{\tilde{p}}_n~\rightarrow~ \begin{bmatrix}u\\v\\1\end{bmatrix}= K\begin{bmatrix}x\\y\\1\end{bmatrix}\]
Unprojection: 2D $\to$ 3D
반대로, 이미지 평면 상의 2D 픽셀 좌표 $(u,v)$가 실제 3D 세계의 어떤 지점에 존재했는지도 계산할 수 있다.
하지만 주의할 점이 있다.

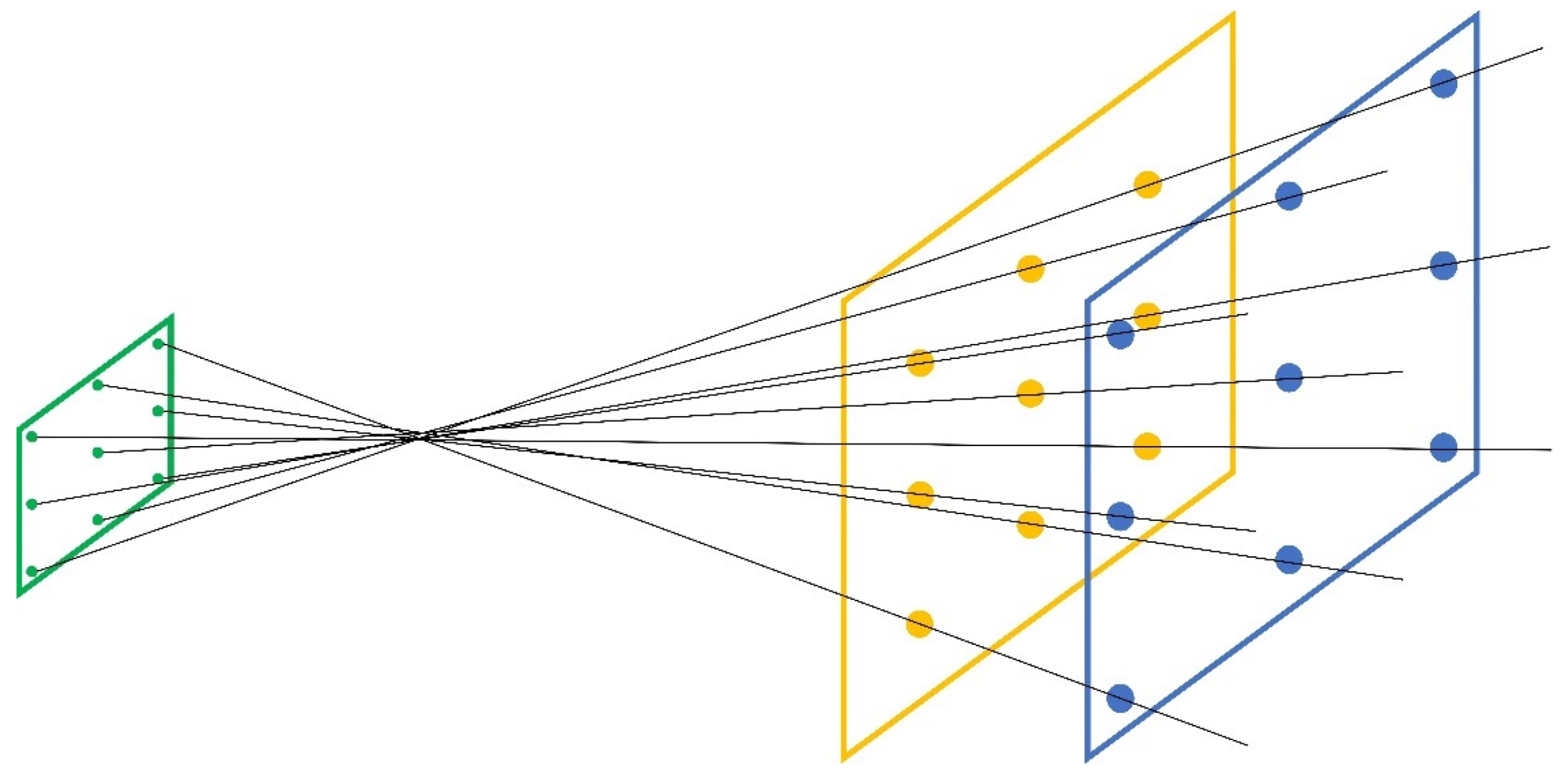

3차원 공간의 점이 2D 평면으로 투영될 때 깊이 정보가 소실되며, 깊이가 다르더라도 같은 직선 (Ray) 상에만 존재하면 동일한 픽셀로 투영된다.
즉, 해당 점에 대한 깊이 정보가 없다면, 2D 점을 하나의 특정한 3D 점으로 역변환할 수 없다.
따라서 카메라 원점에서 뻗어 나가는 직선 (Ray)의 방정식을 구하는 방식으로 접근해야 한다.
Ray란 카메라 원점에서 시작해서, 이미지 평면의 픽셀을 통과해 3D 공간으로 뻗어 나가는 직선을 의미한다.
아래 그림에서 노란색 직선이 Ray이다.
깊이를 알 수 없는 상태에서의 변환 과정은 아래와 같다.
이때, $R$과 $\mathbf{t}$는 정방향 변환에서와 동일하게 월드 좌표의 점을 카메라 좌표의 점으로 변환하는 역할을 한다.
이미지 평면의 픽셀 좌표를 정규화 이미지 평면의 픽셀 좌표로 변환한다. 결과적으로, $\mathbf{\tilde{p}}_n$은 Ray의 방향 벡터가 된다.
\[\mathbf{\tilde{p}}_n=K^{-1}\mathbf{\tilde{p}}~\rightarrow~ \begin{bmatrix}x\\y\\1\end{bmatrix}= K^{-1}\begin{bmatrix}u\\v\\1\end{bmatrix}\]정규화 평면 상의 점 $(x, y, 1)$은 카메라 원점 $(0, 0, 0)$에서 시작된 광선이 $Z_c=1$인 지점을 통과할 때의 좌표를 의미한다.
3D 카메라 좌표에서의 점 $\mathbf{P}_c$는 깊이 $D$를 알 수 없는 상태에서 다음과 같이 표현된다.
\[\mathbf{P}_c=D\cdot\mathbf{\tilde{p}}_n~\rightarrow~ \begin{bmatrix}X_c\\Y_c\\Z_c\end{bmatrix}= D\begin{bmatrix}x\\y\\1\end{bmatrix}\]3D 카메라 좌표 $\mathbf{P}_c$를 3D 월드 좌표 $\mathbf{P}_w$로 변환한다.
정방향 변환에서의 식 $\mathbf{\tilde{P}}_c=[R\mid\mathbf{t}]{\tilde{P}}_w=R\mathbf{\tilde{P}}_w+\mathbf{t}$를 이용한다.
\[\mathbf{\tilde{P}}_w=R^{-1}(\mathbf{P}_c-\mathbf{t})=R^\top(\mathbf{P}_c-\mathbf{t})\]
위의 식을 정리하면 아래와 같다.
\[\mathbf{\tilde{P}}_w=R^\top\mathbf{P}_c-R^\top\mathbf{t} =D\cdot\underbrace{(R^\top K^{-1}\mathbf{\tilde{p}})}_{\text{Ray Direction}}+\underbrace{(-R^\top\mathbf{t})}_{\text{Ray Origin}}\]이 식은 3D 공간에서 직선을 정의하는 $\mathbf{P}=w\mathbf{d}+\mathbf{o}$ 형태와 같으며, 카메라 원점에서 3D 공간의 점까지의 Ray 방정식을 의미한다.
- Ray Origin: 월드 좌표계 상에서의 카메라 원점의 위치 (Ray의 시작점)
- Ray Direction: 이미지 픽셀이 월드 공간에서 가리키는 방향 벡터
두 view 사이의 변환 (Depth 정보가 있는 경우)
Source view의 좌표 $\mathbf{p}^{src}$를 Target view의 좌표 $\mathbf{p}^{tgt}$로 변환하고 싶을 때, 깊이 정보 $D$가 있다면 정확하게 하나의 좌표로 대응시킬 수 있다.
일반적으로 Source의 픽셀을 Target으로 보내는 Forward Mapping 방식을 사용하면, 변환된 좌표가 정수 단위의 픽셀 위치에 정확히 떨어지지 않아 결과 이미지에 빈 공간이 생기는 문제가 발생한다. 이를 해결하기 위해 Target view의 모든 픽셀$(u^{tgt}, v^{tgt})$을 순회하며, 각 픽셀에 대응하는 Source view의 좌표$(u^{src}, v^{src})$를 찾아 색상 값을 가져오는 Backward Mapping을 주로 사용한다.
Target view의 픽셀 좌표를 Target 카메라 좌표계상의 3D 점으로 복원한다.
\[\mathbf{P}_c^{tgt}=D\cdot (K^{tgt})^{-1}\mathbf{p}_c^{tgt}\]Target 카메라 좌표계상의 3D 점을 Source 카메라 좌표계상의 3D 점으로 변환한다.
\[\mathbf{P}_c^{src}=R^{ts}\mathbf{P}_c^{tgt}+\mathbf{t}^{ts}\]이때, $R^{ts}$와 $\mathbf{t}^{ts}$는 Target 좌표를 Source 좌표로 변환하는 행렬이다.
Source 카메라 좌표계상의 3D 점을 Source 이미지 평면상의 픽셀 좌표로 변환한다.
\[\mathbf{p}_c^{src}=K^{src}\mathbf{P}_c^{src}\]
두 view 사이의 변환을 할 때, Target view에서는 보이지만 Source view에서는 물체에 가려져 보이지 않는 가려짐 (Occlusion) 문제가 존재한다.
따라서 별도의 확인 과정이 필요하다.
