[컴퓨터 비전] Convolution 연산 종류

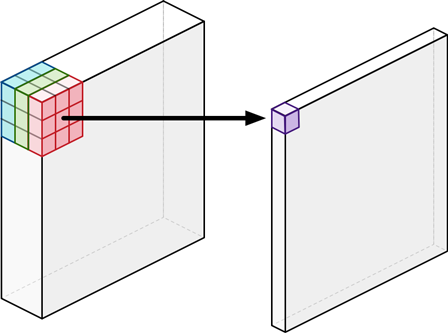

Standard Convolution
컨볼루션은 필터 (또는 커널이라고도 부름)와 입력 이미지의 일부분을 내적해서 하나의 스칼라를 출력하는 연산이다.
즉, 출력되는 값은 이미지의 특정 부분이 필터와 얼마나 일치하는지를 나타내는 값으로 볼 수 있다.

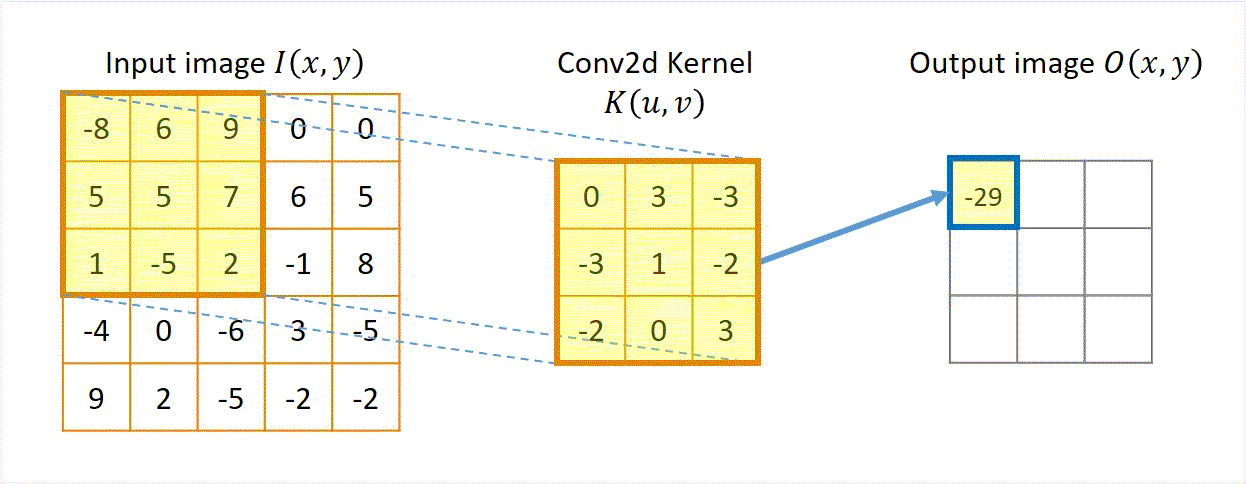

컨볼루션 연산이 진행되는 방식은 아래와 같다.
기본 컨볼루션의 연산량은 아래와 같다.
\[\left[\left(K^2\cdot C_{in}\right)\cdot HW\right]\cdot C_{out}\]- 필터의 크기가 $C_{in}\times K\times K$일 때, 필터 하나에 의해 발생하는 연산 횟수는 $K^2\cdot C_{in}$이다.
- 필터가 이미지의 모든 영역을 지나기 때문에 $K^2\cdot C_{in}$의 연산이 $HW$번 수행된다.
- 출력 채널 $C_{out}$은 필터의 개수와 동일하므로, 최종적으로 $(K^2\cdot C_{in})\cdot HW$의 연산이 $C_{out}$번 수행된다.

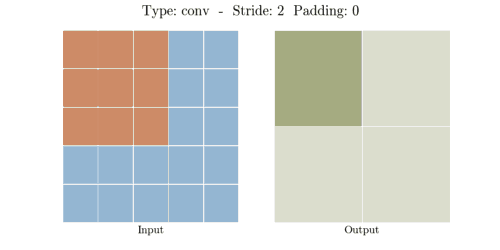

Stride
Stride는 필터가 한 번에 움직이는 보폭을 의미하며, receptive field를 빠르게 증가시킬 때 사용한다.
일반적인 컨볼루션 연산은 $s=1$이며, $s=2$이면 필터는 한 번에 두 칸씩 움직인다.

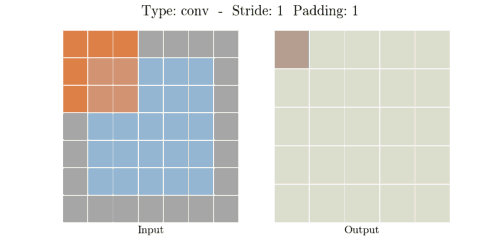

Padding
Padding은 입력의 가장자리에서 임의로 영역을 확장하는 것으로, 출력의 공간적 크기를 입력과 동일하게 유지하고 싶을 때 사용한다.
기본값은 $p=0$이며, $p=1$이면 사방으로 1칸씩 영역이 확장된다.
일반적으로 가장자리에 0값을 채우는 zero padding을 주로 사용한다.
출력 특징맵의 크기 계산
\[O=\frac{I+2p-K}{s}+1\]- $I$는 입력 크기, $K$는 필터 크기, $p$는 패딩 크기, $s$는 stride 값을 의미한다.
- Conv layer에서는 입력과 필터가 정사각형 형태이기 때문에 크기는 가로 또는 세로를 의미한다.
1D Convolution & 3D Convolution
우리가 위에서 다뤘던 컨볼루션 연산은 2D Convolution이라고 부른다.

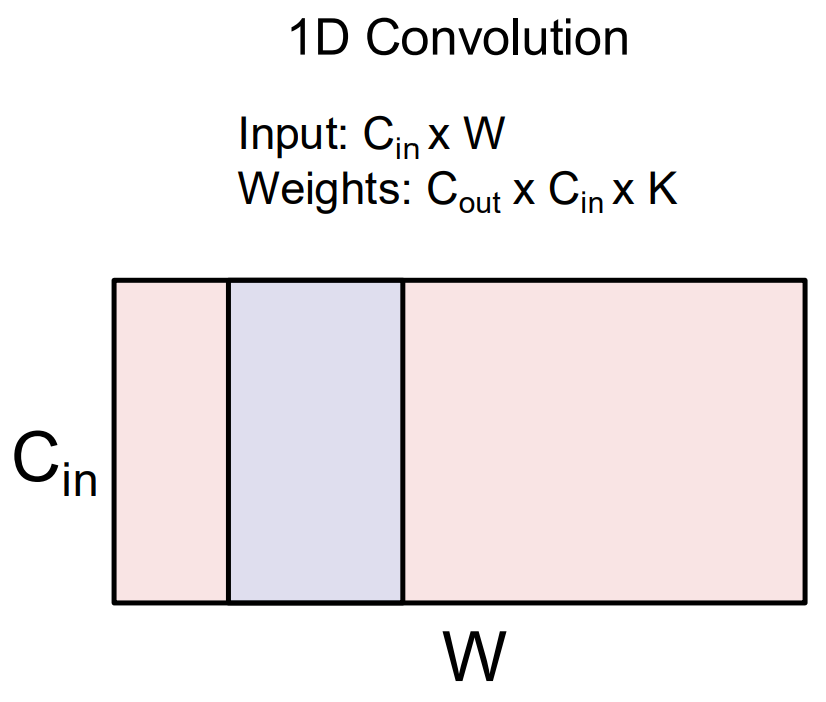

1D Convolution에서는 필터를 슬라이딩한다.
출처: Stanford CS231n, Lecture 5 (Image Classification with CNNs)

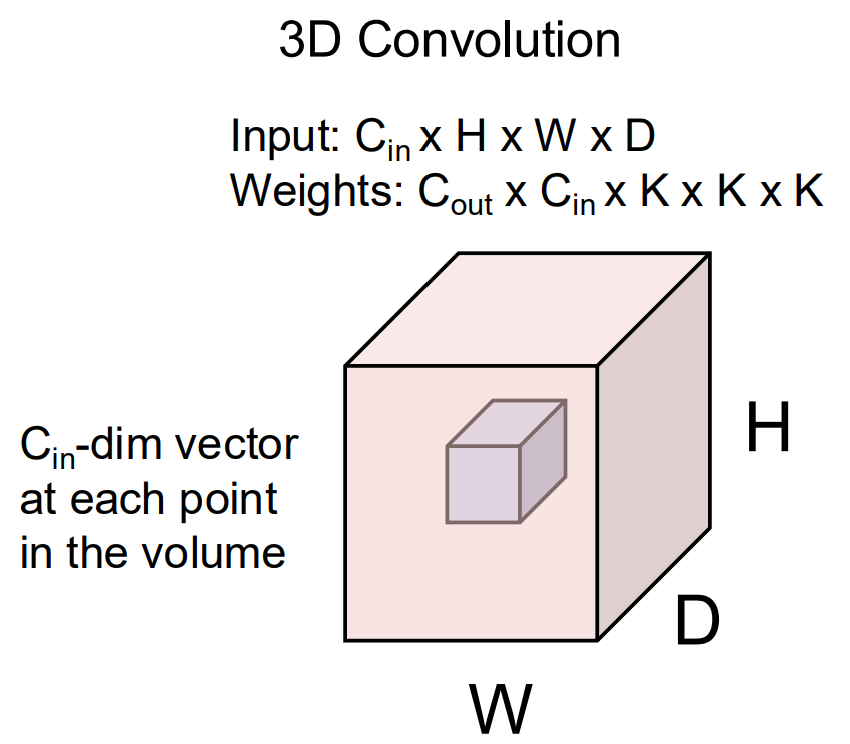

3D Convolution에서는 필터가 채널축으로도 움직인다.
출처: Stanford CS231n, Lecture 5 (Image Classification with CNNs)

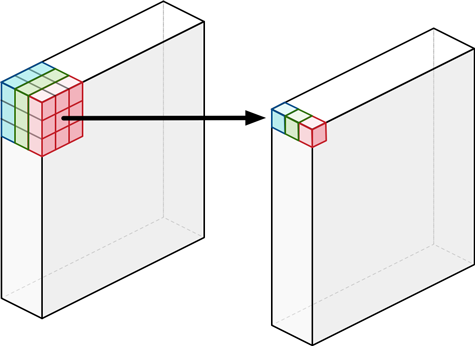

Depthwise Convolution

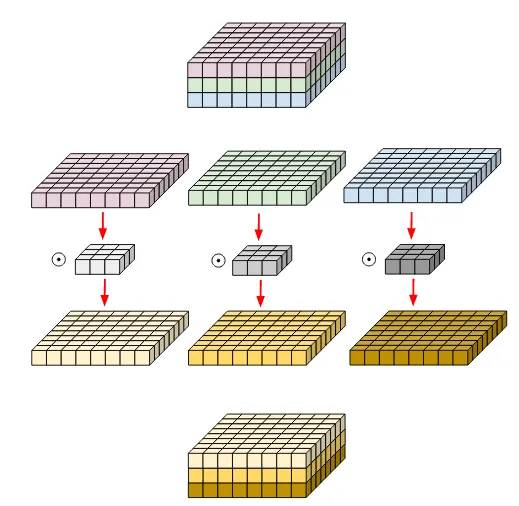

컨볼루션 연산을 채널 별로 독립적으로 진행하여 채널별로 특징맵을 출력한다.
따라서 입력 채널의 크기와 출력 채널의 크기가 같다.
Depthwise 컨볼루션에서는 입력 채널마다 필터가 1개만 존재하므로, 연산량은 아래와 같다.
\[\left(K^2\cdot C_{in}\right)\cdot HW\]따라서 기본 컨볼루션보다 연산량이 적다는 장점이 있다.
하지만 각 채널을 독립적으로 처리하기 때문에 채널 간 상호작용이 약하다는 단점이 있다.

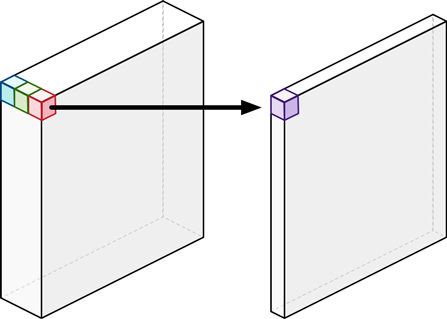

Pointwise Convolution
$1\times1$ 필터를 이용해 채널 방향으로 내적을 수행한다. 이를 통해 채널 간 상호작용을 만든다.
Pointwise 컨볼루션에서는 $K=1$이므로, 연산량은 아래와 같다.
\[\left(HW\cdot C_{in}\right)\cdot C_{out}\]Depthwise Separable Convolution

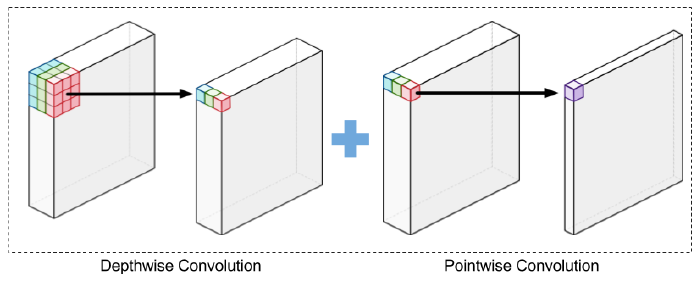

Depthwise 컨볼루션과 Pointwise 컨볼루션을 합친 연산으로, MobilNets 논문에서 제안한 방법이다.
각 채널마다 독립적으로 컨볼루션 연산을 수행하여 공간적 특징을 추출한 후, 채널을 섞어 채널 간 상호작용을 고려한다.
Depthwise Separable 컨볼루션에서의 총 연산량은 아래와 같다.
\[\left(H\times W\times C_{in}\times K^2\right) +\left(H\times W\times C_{in}\times C_{out}\right)\]일반적으로 $K=3$ 크기의 필터를 사용하므로, 일반 컨볼루션 대비 연산량을 약 9배 줄일 수 있다.
\[\frac{H\times W\times C_{in}\times C_{out}\times K^2}{\left(H\times W\times C_{in}\times K^2\right)+\left(H\times W\times C_{in}\times C_{out}\right)} =\frac{1}{C_{out}}+\frac{1}{K^2}=\frac{1}{C_{out}}+\frac{1}{9} \approx\frac{1}{9}\]Transposed Convoltuion
일반 컨볼루션은 출력 크기를 줄이는 경향이 있다. 이와 반대로 Transposed 컨볼루션은 작은 특징맵을 큰 특징맵으로 확장하는 연산이다.
단순히 bilinear, nearest neighbor와 같은 업샘플링 기법을 사용하지 않고, 학습된 가중치로 업샘플링할 수 있다는 점에서 더 세밀한 복원이 가능하다.
Transposed 컨볼루션 후의 출력맵의 크기는 아래와 같이 계산할 수 있다.

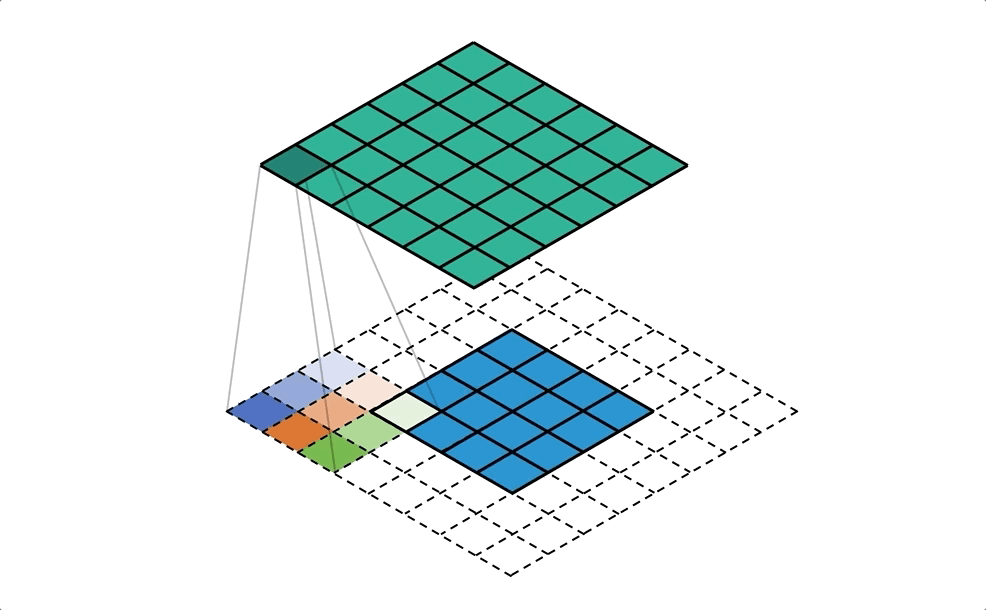

\[O=(I-1)\cdot S-2P+K\]아래 그림에서 파란색은 입력맵 $\left(I=4\right)$이며, $K=3$, $S=1$, $P=0$인 상황이다.
위의 공식에 따라 출력맵의 크기는 $(4-1)\cdot1-0+3=6$인 것을 확인할 수 있다.

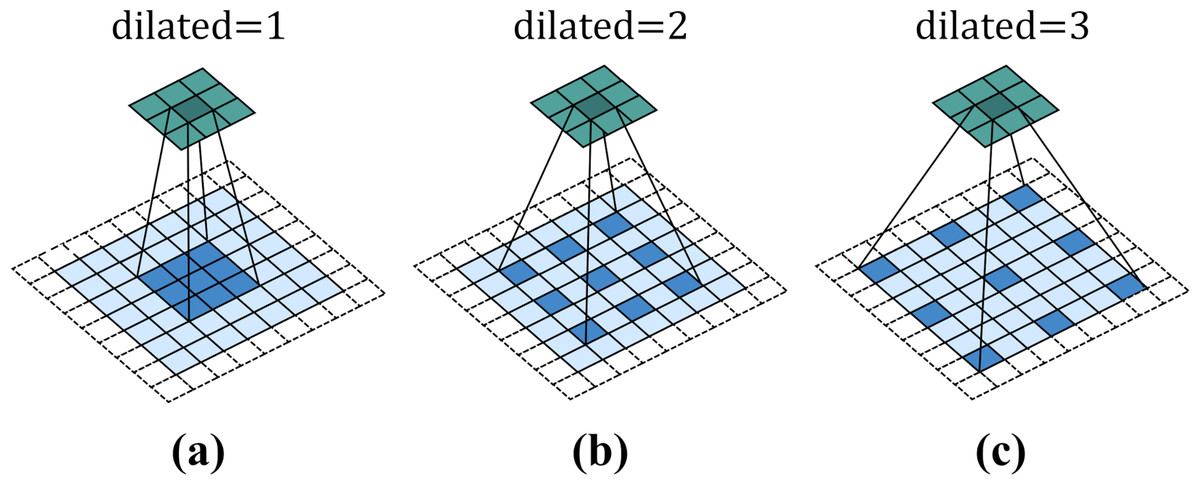

Dilated Convolution
필터의 요소 사이에 일정 간격을 둬서 컨볼루션 연산을 수행한다.
동일한 연산량으로 receptive field를 확장할 수 있다는 장점이 있다.
