[딥러닝] 계산 그래프 (Computational Graphs)
신경망의 복잡한 연산은 덧셈, 곱셈 등 일련의 단순한 기본 연산으로 분해할 수 있다.
계산 그래프는 이러한 개별 연산들을 노드로 삼아 전체 연산 과정을 구조화한 것이다.
예를 들어, $z=w\cdot x+b$ 연산을 다음과 같은 계산 그래프로 표현할 수 있다.
연쇄 법칙 (Chain Rule)
역전파 과정에서 연쇄 법칙은 다음 식을 따른다.
\[\text{Downstream Gradient}=\text{Upstream Gradient}\times\text{Local Gradient} \tag{1}\]

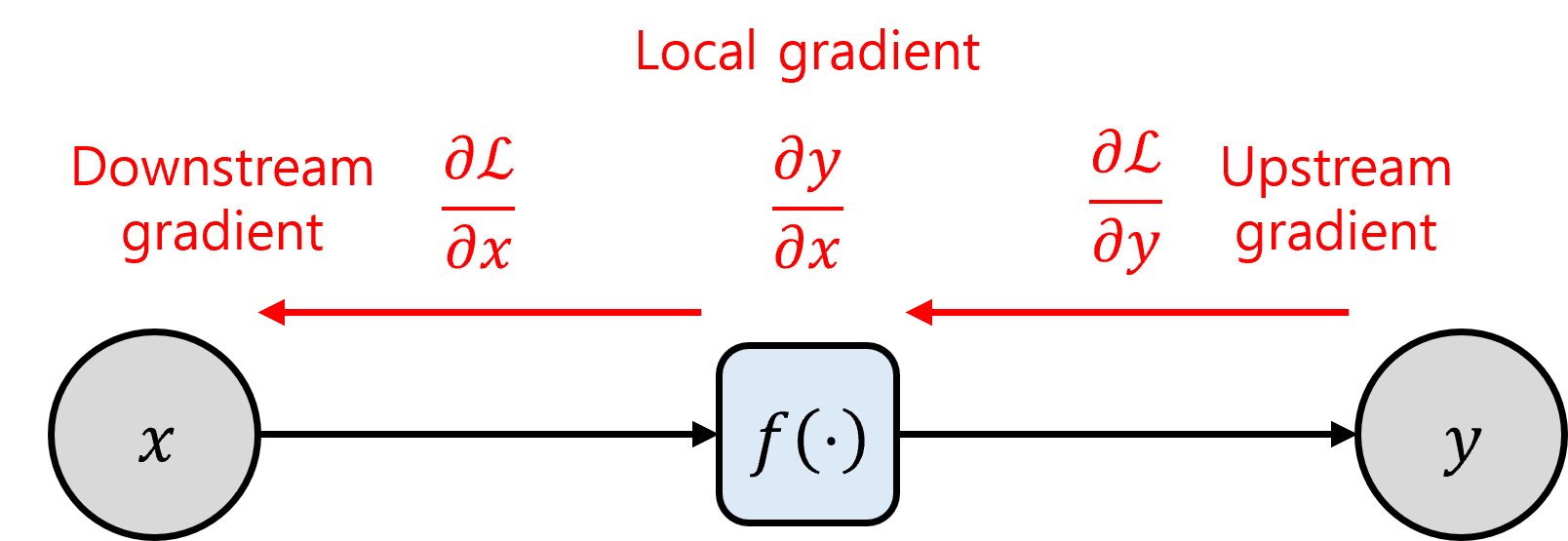

위 그림에서 연산자 노드 $f(\cdot)$를 기준으로 downstrem gradient, local gradient, upstream gradient는 다음과 같다.
Upstream Gradient: 출력 방향 $y$에서 전해져 온 미분값
\[\frac{\partial\mathcal{L}}{\partial y}\]Loss가 현재 노드의 출력값 변화에 얼마나 민감한지를 나타낸다.
Local Gradient: 현재 노드 자체의 미분값
\[\frac{\partial y}{\partial x}\]현재 노드의 출력값이 입력값 변화에 얼마나 민감한지를 나타낸다.
Downstream Gradient: 입력 방향 $x$로 보낼 최종 미분값
\[\frac{\partial\mathcal{L}}{\partial x}= \frac{\partial\mathcal{L}}{\partial y}\cdot \frac{\partial y}{\partial x}\]Loss가 현재 노드의 입력값 변화에 얼마나 민감한지를 나타낸다.
Downstream Gradient는 앞선 layer의 Upstream Gradient가 된다.
연산자 노드의 그래디언트 전파 특성
연산자 노드의 종류에 따라, 역전파 때 upstream gradient를 downstream으로 전달하는 고유의 방식이 존재한다.
덧셈 게이트 (Add gate) - 그래디언트 분배기
Upstream gradient을 연결된 모든 하류 노드에 동일하게 복사하여 downstream gradient를 만든다.
곱셈 게이트 (Mul gate) - 그래디언트 스왑
Upstream gradient에 서로 바꾼 입력값을 곱하여 downstream gradient를 만든다.
복사 게이트 (Copy gate) - 그래디언트 합산기
여러 갈래에서 흘러들어오는 upstream gradient들을 모두 더해서 하나의 downstream gradient로 만든다.
최대값 게이트 (Max gate) - 그래디언트 라우터
Upstream gradient를 최댓값을 출력했던 경로로만 그대로 전달하고, 나머지 경로에는 0을 전달하여 흐름을 차단한다.

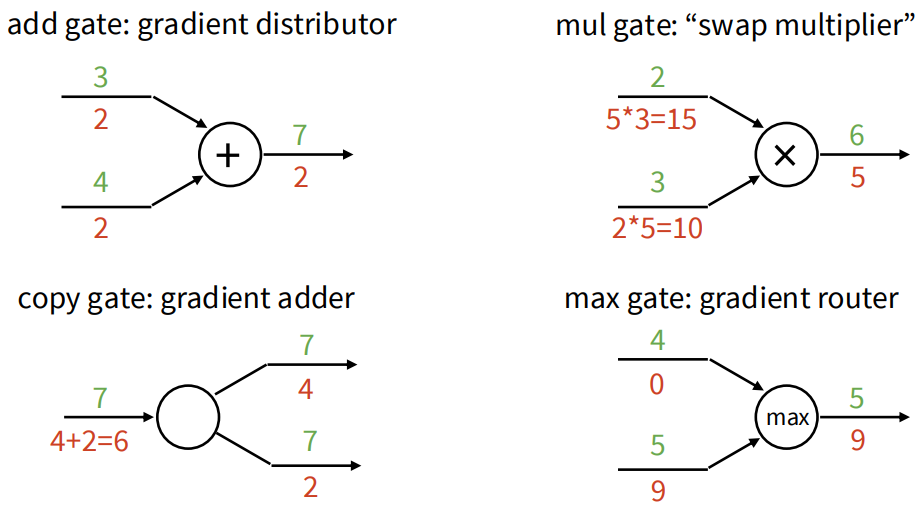

아래 그림에서 초록색 숫자는 입출력값, 빨간색 숫자는 그래디언트값을 나타낸다.
출처: Stanford CS231n, Lecture 4 (Neural Networks and Backpropagation)
신경망에서의 chain rule
실제 딥러닝에서는 하나의 연산자 노드에 입력 $x$와 가중치 $w$가 입력으로 들어와 $y=f(x,w)$를 출력한다.
이때, 역전파 과정에서 Chain Rule에 의해 2가지의 downstream gradient가 생긴다.
\[\frac{\partial\mathcal{L}}{\partial x}~~,~\frac{\partial\mathcal{L}}{\partial w}\]$\frac{\partial\mathcal{L}}{\partial x}$는 앞선 layer로 그라디언트를 전달할 때 사용되며, $\frac{\partial\mathcal{L}}{\partial w}$는 해당 노드의 파라미터를 업데이트하는 데 사용된다.
1. 입출력이 모두 스칼라인 경우 (Scalar to Scalar)

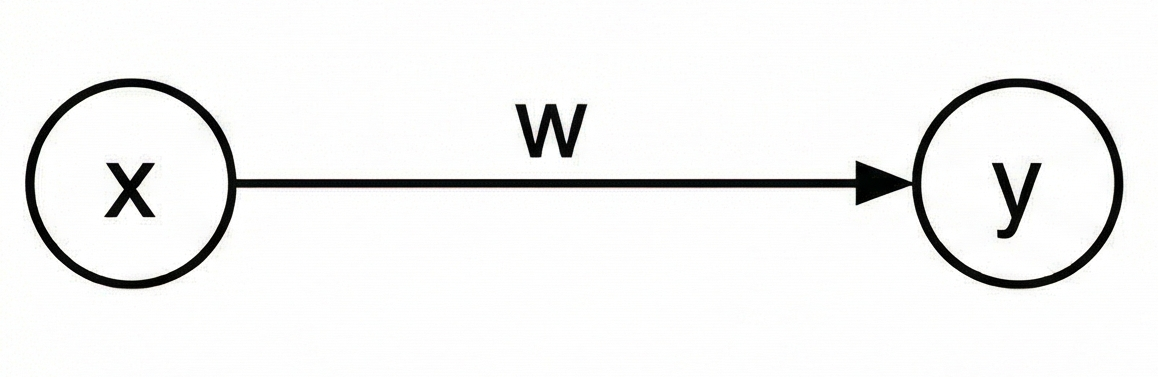

1개의 노드에서 입력을 받아 1개의 값을 출력하는 단일 뉴런의 경우를 생각해보자.
\[y=wx\in\mathbb{R}, \quad \text{where } x, w \in \mathbb{R}\]
Chain Rule에 따라, 각 downstream gradient는 다음과 같이 계산된다.
입력에 대한 미분
\[\frac{\partial\mathcal{L}}{\partial x}=\frac{\partial\mathcal{L}}{\partial y}\cdot\frac{\partial y}{\partial x} =\frac{\partial\mathcal{L}}{\partial y}\cdot w\]가중치에 대한 미분
\[\frac{\partial\mathcal{L}}{\partial w}=\frac{\partial\mathcal{L}}{\partial y}\cdot\frac{\partial y}{\partial w} =\frac{\partial\mathcal{L}}{\partial y}\cdot x\]
2. 벡터 입력과 스칼라 출력 (Vector to Scalar)

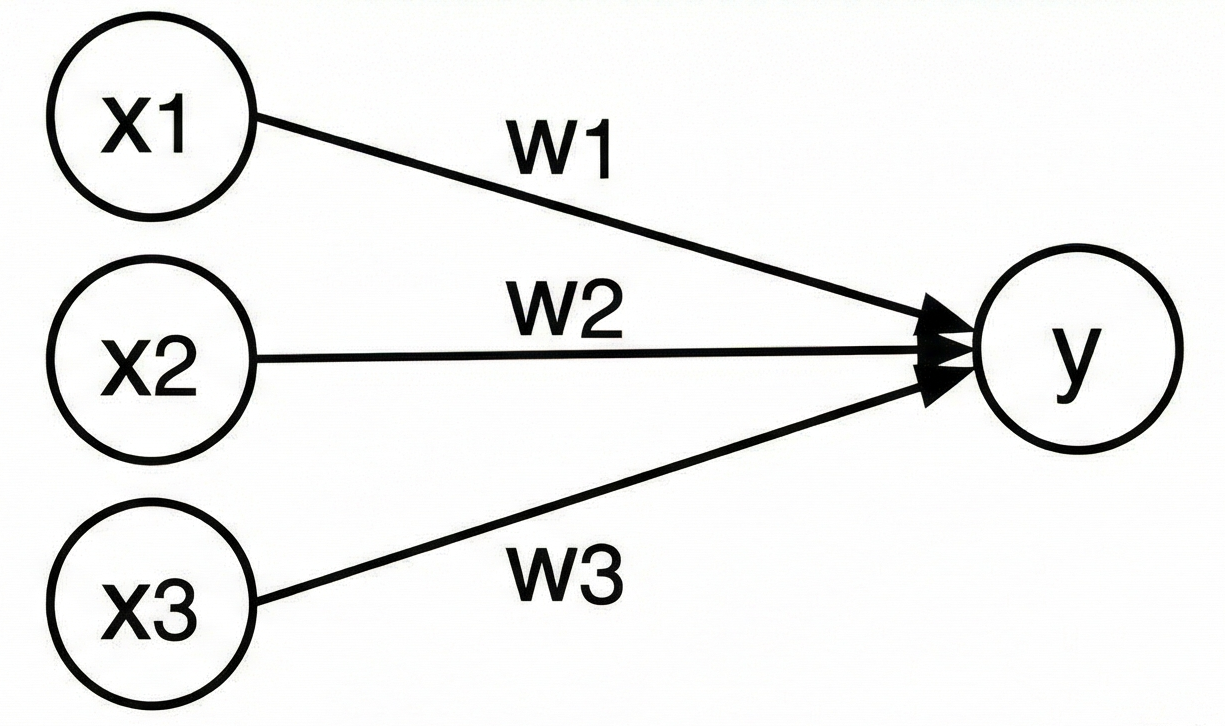

$n$개의 노드에서 입력을 받아 1개의 값을 출력하는 단일 뉴런의 경우를 생각해보자.
주로 신경망의 마지막 layer의 구조가 이 경우이다.
Chain Rule에 따라, 각 downstream gradient는 다음과 같이 계산된다.
입력에 대한 미분
\[\frac{\partial\mathcal{L}}{\partial\mathbf{x}}=\frac{\partial\mathcal{L}}{\partial y}\cdot\frac{\partial y}{\partial \mathbf{x}} =\frac{\partial\mathcal{L}}{\partial y}\cdot\mathbf{w}\in\mathbb{R}^{n}\]가중치에 대한 미분
\[\frac{\partial\mathcal{L}}{\partial\mathbf{w}}=\frac{\partial\mathcal{L}}{\partial y}\cdot\frac{\partial y}{\partial \mathbf{w}} =\frac{\partial\mathcal{L}}{\partial y}\cdot\mathbf{x}\in\mathbb{R}^{n}\]
3. 입출력이 모두 벡터인 경우 (Vector to Vector)

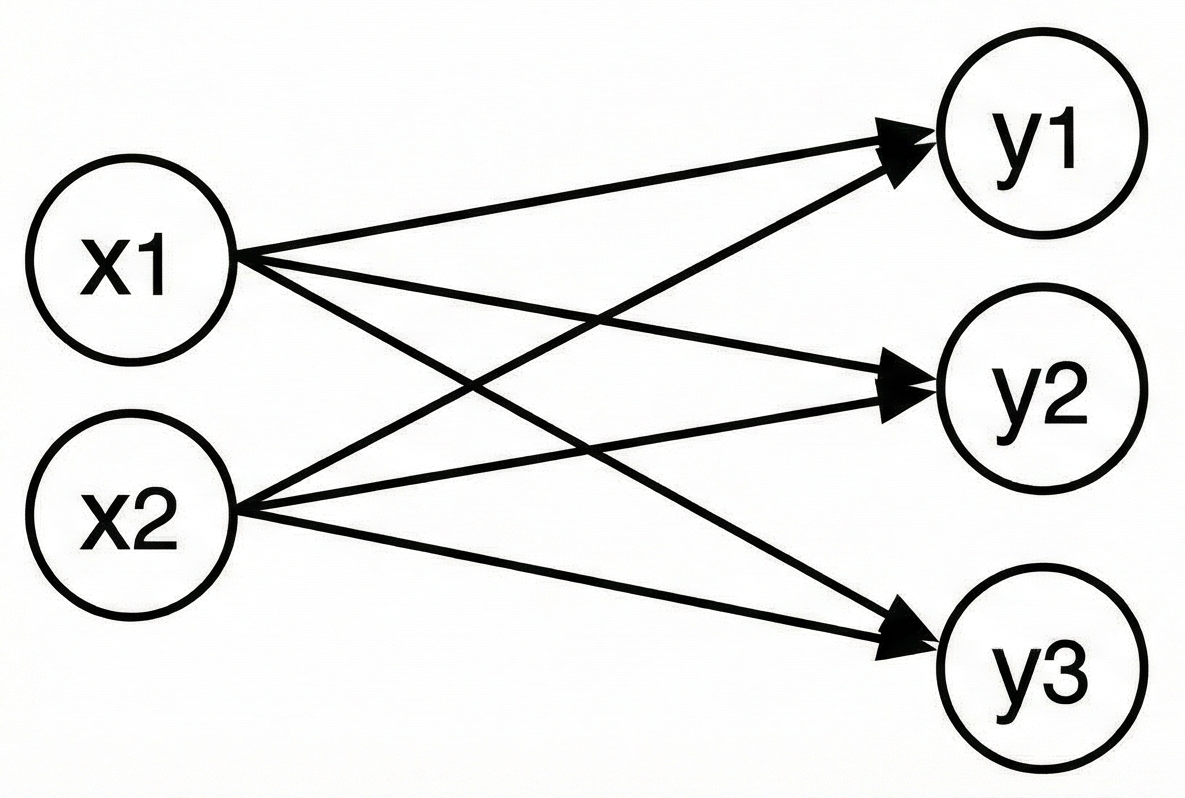

$n$개의 노드가 $m$개의 노드로 연결되는 경우를 생각해보자.
주로 신경망의 hidden layer의 구조가 이 경우이다.
Chain Rule에 따라, 각 downstream gradient는 다음과 같이 계산된다.
입력에 대한 미분
\[\frac{\partial\mathcal{L}}{\partial\mathbf{x}}=\frac{\partial\mathcal{L}}{\partial\mathbf{y}}\cdot\frac{\partial\mathbf{y}}{\partial \mathbf{x}} =W^\top\cdot\frac{\partial\mathcal{L}}{\partial\mathbf{y}}\in\mathbb{R}^{n}\]가중치에 대한 미분
\[\frac{\partial\mathcal{L}}{\partial W}=\frac{\partial\mathcal{L}}{\partial\mathbf{y}}\cdot\frac{\partial\mathbf{y}}{\partial W} =\frac{\partial\mathcal{L}}{\partial\mathbf{y}}\cdot\mathbf{x}^\top\in\mathbb{R}^{m\times n}\]
4. 입출력이 행렬인 경우: 배치 처리 (Matrix to Matrix)

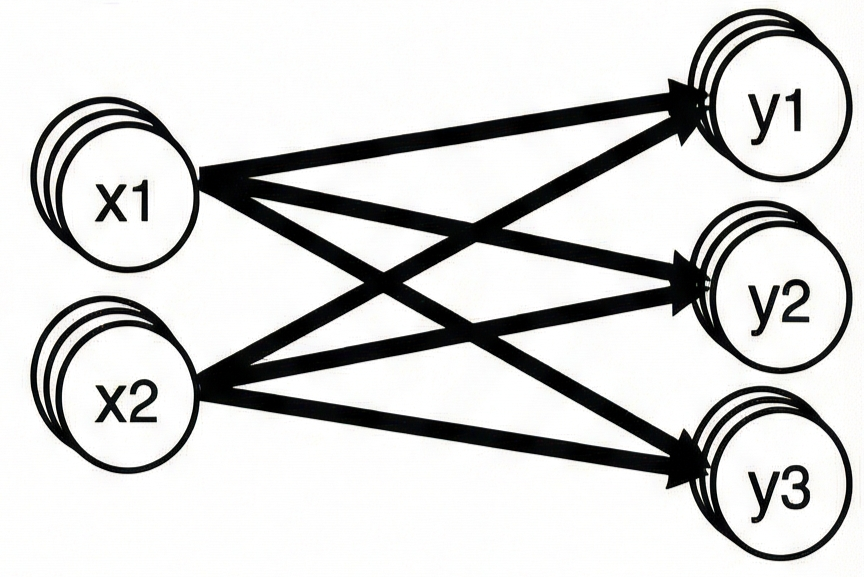

배치 크기가 $B$이고, 각 배치에서 $n$개의 노드가 $m$개의 노드로 연결되는 경우를 생각해보자.
신경망에서 가장 일반적인 경우이다.
Chain Rule에 따라, 각 downstream gradient는 다음과 같이 계산된다.
입력에 대한 미분
\[\frac{\partial\mathcal{L}}{\partial X}=\frac{\partial\mathcal{L}}{\partial Y}\cdot\frac{\partial Y}{\partial X}\in\mathbb{R}^{n\times B}\]가중치에 대한 미분
\[\frac{\partial\mathcal{L}}{\partial\mathbf{W}}=\frac{\partial\mathcal{L}}{\partial Y}\cdot\frac{\partial Y}{\partial \mathbf{W}}\in\mathbb{R}^{(m\times B)\times(n\times B)}\]
ReLU 함수에서의 역전파
ReLU는 Element-wise 연산이기 때문에 $x_1$은 $z_1$에만 영향을 주고 $z_2, z_3$ 등에는 영향을 주지 않는다.
따라서 Local Gradient는 대각선 성분만 값을 가지고 나머지는 모두 0인 대각 행렬이다.
결과적으로 역전파 때, 원래 입력이 양수였던 요소의 기울기만 그대로 전파되고, 음수였던 곳은 0이 된다.
\[\left(\frac{\partial L}{\partial \mathbf{x}}\right)_i= \begin{cases} \left(\frac{\partial L}{\partial \mathbf{z}}\right)_i&x_i>0\\ 0&\text{otherwise} \end{cases}\]
